絞車概述

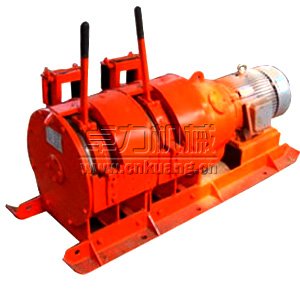

　　絞車是耙斗裝巖機的重要組成部分，是由電動機，減速器以及兩個行星傳動滾筒及兩組制動器和輔助剎車組成。
　　制動器實際上起著離合器的作用，分別對兩個滾筒進行控制。
　　工作時，剎緊工作滾筒上的制動器，使內齒輪停止運轉，行星齒輪在中心輪的帶動下沿內齒輪滾動，從而借行星輪架帶動滾筒轉動而纏繞鋼絲繩來牽引耙斗。
　　回程時，松開工作滾筒的制動器，剎緊空程滾筒的制動器，以上述原理尾繩把耙斗牽回迎頭。
　　猶豫兩個滾筒中齒輪的齒數不同，兩個滾筒的轉速也就不同，空程滾筒比工作滾筒有較高的繩速。
　　為防止停車后空筒猶豫慣性人在轉動而引起鋼絲繩起圈亂繩，在兩個滾筒的邊緣上還安有輔助剎車，以防止?jié)L筒慣性二繼續轉動。

電機型號一覽表

絞車型號	P15B	P30B	P60B	P90B	P120B
電動機型號	YBB11-4	DSB17-4	DSB30-4	YBK2-225M-4	DSB55-4
功率	11	17	30	45	55
電壓	380/660	380/660	380/660	380/660	380/660

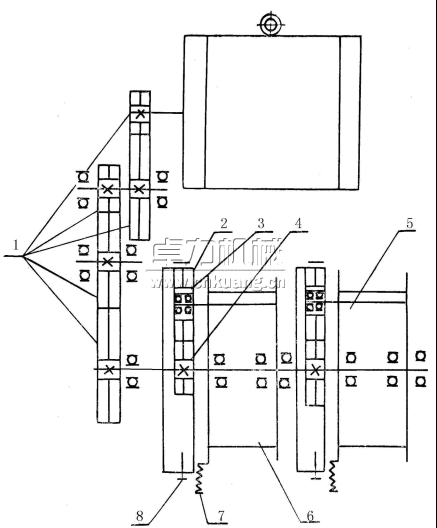

耙斗裝巖機絞車由電動機、減速器、工作滾筒、空程滾筒、剎車裝置等組成。
剎車裝置有兩組，它們分別對工作滾筒和空程滾筒進行控制。
由于兩個滾筒中的行星齒輪和中心輪的齒數都不相同，因而兩個滾筒的轉數也不相同，空程滾筒的轉速較高。
為防止停車后因滾筒慣性轉動而引起鋼絲繩起圈亂繩，在兩個滾筒的邊緣均裝有輔助剎車。
工作原理
工作時，剎緊工作滾筒的剎車閘帶，內齒輪便停止轉動，中心輪帶動行星齒輪繞內齒輪滾動，從而借行星輪架帶動工作滾筒轉動，于是工作滾筒上的鋼絲繩便通過導向輪牽引耙斗進行工作。
耙斗空回程時，松開工作滾筒閘帶，剎緊空程滾筒的剎車閘帶，空程滾筒的內齒輪便停止轉動，中心輪帶動行星齒輪繞內齒輪滾動，從而借行星輪架帶動空程滾筒轉動，于是空程滾筒上尾繩將耙斗牽回扒巖處。
滾動軸承明細表

序號	所屬部件名稱	軸承代號			數量	標準號
		P-15B	P-30B	P-60B
1	電機軸齒輪	210	211	311	1	GB276-64
2	減速器	306	407	408	4	GB276-64
3	減速器滾筒	213	217	220	6	GB276-64
4	滾筒	216	220	224	4	GB276-64
5	工作滾筒	42204	42307	42309	6	GB283-64
6	空程滾筒	42204	42305	42307	6	GB283-64

絞車零件明細表

代號	名稱	規格	材料	件/臺
P15.11-2-12	行星齒輪	m=3 Z=23	20CrMnTi	3
P15.11-2-13	中心齒輪	m=3 Z=34	20CrMnTi	1
P15.11-2-14	內齒輪	m=3 Z=80	ZG310-570	2
P15.11-3-1	行星齒輪	m=3 Z=29	20CrMnTi	3
P15.11-3-2	中心齒輪	m=3 Z=22	20CrMnTi	1
P15.11-5-5	齒輪	m=3 Z=65	40Cr	2
P15.11-5-12	齒輪	m=3 Z=59	40Cr	1
P15.11-5-14	齒輪	m=3 Z=31	20CrMnTi	1
P15.11-5-19	齒輪	m=3 Z=31	20CrMnTi	1
P15.11-4-3	制動閘帶	55x8	石棉帶	4
P15.11-1-9-2	制動閘帶	35x8	石棉帶	2
GB/T1387.1-92	密封圈	160x190x16	耐油橡膠	6
GB/T1387.1-92	密封圈	50x80x12	耐油橡膠	1
GB3452.1-82	O型圈	136x5.3	耐油橡膠	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡膠	1

(P15B零件一覽表)

代號	名稱	規格	材料	件/臺
19CA50102-3	小齒輪	mn=3 Z=33	20CrMnTi	1
19CA501-14	齒輪	mn=3 Z=64	45	1
19CA50101-2	齒輪	mn=4 Z=53	45	1
19CA501-12	齒輪	mn=4 Z=54	45	1
19CA501-13	齒輪軸	mn=4 Z=20	20CrMnTi	1
19CA504-2	中心輪	m=4 Z=34	20CrMnTi	1
19CA504-1	行星輪	m=4 Z=23	20CrMnTi	3
19CA503-5	中心輪	m=4 Z=22	20CrMnTi	1
19CA503-3	行星輪	m=4 Z=29	20CrMnTi	3
19CA503-6	內齒輪	m=4 Z=80	ZG310-570	2
GB/T1387.1-92	密封圈	200x235x8	耐油橡膠	6
GB3452.1-82	O型圈	136x5.3	耐油橡膠	1
GB/T1387.1-92	密封圈	85x110x12	耐油橡膠	1
19CA50201-2	制動閘帶	70x6x570	石棉帶	4
19CA50303-2	制動閘帶	30x8x262	石棉帶	2

(P30B零件一覽表)

代號	名稱	規格	材料	件/臺
DYP50104-3	電機齒輪	mn=4 Z=32	20CrMnTi	1
DYP50103-4	齒輪	mn=4 Z=32	45	1
DYP501-10	齒輪	mn=4 Z=32	45	1
DYP501-14	齒輪軸	mn=4 Z=32	20CrMnTi	1
DYP501-15	齒輪	mn=4 Z=32	45	1
DYP504-2	中心輪	m=4 Z=32	20CrMnTi	1
DYP504-5	行星輪	m=4 Z=32	20CrMnTi	3
DYP503-5	中心輪	m=4 Z=32	20CrMnTi	1
DYP503-3	行星輪	m=4 Z=32	20CrMnTi	3
DYP503-6	內齒輪	m=4 Z=32	ZG310-570	2
GB/T1387.1-92	密封圈	240x280x18	耐油橡膠	6
GB3452.1-82	O型圈	160x5.7	耐油橡膠	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡膠	1
GB/T1387.1-92	密封圈	100x130x12	耐油橡膠	1
DYP50503-2	制動閘帶	30x8x271	石棉帶	2
DYP50201-4	制動閘帶	70x8x705	石棉帶	4

(P60B零件一覽表)

代號	名稱	規格	材料	件/臺
DFP5-2	花鍵軸		40Cr	1
DFP501-10	齒輪	mn=6 Z=43	45	1
DFP501-14	齒輪軸	mn=6 Z=17	20CrMnTi	1
DFP50103-4	齒輪	mn=6 Z=53	ZG310-570	1
DFP50104-3	小齒輪	mn=5 Z=29	20CrMnTi	1
DFP503-3	行星齒輪	m=6 Z=28	20CrMnTi	3
DFP503-5	中心輪	m=6 Z=22	20CrMnTi	1
DFP503-6	內齒輪	m=6 Z=80	ZG310-570	2
DFP504-2	中心輪	m=6 Z=34	20CrMnTi	1
DFP504-5	行星齒輪	m=6 Z=22	20CrMnTi	3
DFP501-15	齒輪	mn=5 Z=53	20CrMnTi	1
DFP500201	制動閘帶	組件		2
GB3452.1-82	O型圈	160x5.3	耐油橡膠	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡膠	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡膠	6

(P90B零件一覽表)

代號	名稱	規格	材料	件/臺
DFP5-2	花鍵軸		40Cr	1
DFP501-10(A)	齒輪	mn=7 Z=35	45	1
DFP501-14(A)	齒輪軸	mn=7 Z=16	20CrMnTi	1
DFP50103-4(A)	齒輪	mn=7 Z=47	ZG310-570	1
DFP50104-3(A)	小齒輪	mn=6 Z=23	20CrMnTi	1
DFP501-15(A)	齒輪	m=6 Z=46	20CrMnTi	1
DFP503-3(A)	行星齒輪	m=6 Z=28	20CrMnTi	3
DFP503-5(A)	中心輪	m=6 Z=22	20CrMnTi	1
DFP503-6(A)	內齒輪	m=6 Z=80	ZG310-570	2
DFP504-2(A)	中心輪	m=6 Z=34	20CrMnTi	1
DFP504-5(A)	行星齒輪	mn=6 Z=22	20CrMnTi	3
DFP500201	制動閘帶	組件		2
GB3452.1-82	O型圈	160x5.3	耐油橡膠	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡膠	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡膠	6
